Die Messgenauigkeit von Spannung, Strom und Leistung beträgt 0,2 Stufe, und das digitale Anzeigegerät

Spannungsbereich: AC 0-300V

Wechselstrom 0-10A

Leistung 0-1000 W

1) Maximaler statischer Druck (statischer Druckwert bei Luftvolumen null): Ps2n (max) Pa

2) Höchstluftvolumen (Luftvolumenwert bei statischem Nulldruck): Qv (max) m3 /min

3) Statischer Druck bei angegebenem Luftvolumen (7m3/min): Ps2ns Pa

4) Haupteingangsleistung des Motors bei angegebenem Luftvolumen (7m3/min): P W

5) Gesamtdruckwirksamkeit bei angegebenem Luftvolumen (7 m3/min): η %

6) Luftvolumen und Druck, der dem Arbeitsluftvolumenpunkt entspricht (gemäß GB/T17713-20XX)

7) Höchster Volldruckwirkungsgrad (gemäß GB/T17713-20XX)

8) Flüssigkeitsdynamischer Wirkungsgrad (FDEhood): η % (einschließlich des entsprechenden optimalen Luftvolumens, statischen Drucks und Leistung)

9) Energieeffizienz (EEIhood): η % (einschließlich entsprechender Leistungsanzeige des Beleuchtungssystems)

10) Druck und Luftvolumen entsprechend den charakteristischen Kurven von 5Pa, 10Pa und 15Pa

Vollautomatischer und manueller Modus

1) Für die vollautomatische Prüfung gibt es zwei Prüfmethoden wie folgt: 1 Die vollautomatische Prüfung kann anhand des maximalen Luftvolumenpunktes durchgeführt werden, d. h.wenn der statische Druck auf Null zurückkehrt, kann das maximale Luftvolumen abgelesen werden. Anschließend wird es nach dem maximalen Luftvolumenwert in mehrere Luftvolumenpunkte unterteilt,und entsprechende Prüfungen des Luftvolumens und des Luftdrucks werden durchgeführt, um die Luftvolumen- und Druckkurve (P-Q-Kurve) zu zeichnen.2 Vollautomatische Prüfung auf der Grundlage des Höchstluftvolumenpunktes und des angegebenen statischen Druckwerts, d. h. wenn der statische Druck wieder auf Null fällt, wird zuerst das Höchstluftvolumen abgelesen,und dann werden die folgenden Prüfpunkte durchgeführt:Die Prüfung kann auf der Grundlage eines vorgegebenen statischen Druckwerts oder Luftvolumenwerts durchgeführt werden (für diesen statischen Druckwert oder Luftvolumenwert können bis zu 5 Punkte angegeben werden).3 Wenn der zu prüfende Prototyp nicht angetrieben wird, wird das maximale Luftvolumen (d. h. das Nennluftvolumen des Prototyps) zur Messung des statischen Drucks angegeben.Das heißt, die statische Druckdifferenz unter dem Nennluftvolumen zu messen (die statische Druckdifferenz zwischen dem Ausgang und dem Lufteinlass des geprüften Prototyps)Dieses Projekt ist der Widerstandstest (Flow Resistance Test).

2) Im manuellen Prüfteil gibt es vier Prüfmethoden wie folgt: 1 Bei der Versorgung der zu prüfenden Probe ist das Luftvolumen zur Messung des statischen Drucks anzugeben, d. h.Prüfung des statischen Druckwerts unter einem bestimmten Luftvolumen.2 Bei der Stromversorgung der zu prüfenden Probe ist das statische Druckmessluftvolumen anzugeben, d. h. der Luftvolumenwert unter einem bestimmten statischen Druck zu prüfen.3 Bei der Versorgung der Prüfprobe mit Strom4 Wenn der zu prüfenden Probe kein Strom zugeführt wird, wird das maximale Luftvolumen (d. h.das Nennluftvolumen der zu prüfenden Probe) zur Messung des statischen DrucksDas heißt, die statische Druckdifferenz unter dem Nennluftvolumen zu messen (die statische Druckdifferenz zwischen dem Ausgang und dem Lufteinlass des geprüften Prototyps).Dieses Projekt ist die Widerstandsprüfung (Flusswiderstandsprüfung)Die oben genannten vier manuellen Prüfungen werden hauptsächlich für die Erforschung und Entwicklung von Motorleistungstests verwendet.

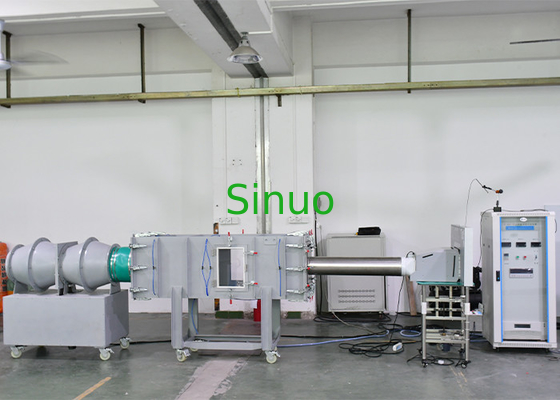

Das Gerät besteht aus Ontologie und Rechensystem

1Ontologie-Gerät

1) Luftkammer Die Querschnittsmaße der Luftkammer dürfen nicht größer sein als: Länge 1700 mm × Breite 500 mm × Höhe 500 mm. Gewicht darf nicht größer sein als: 300 kg.

2) Hilfsventilator diagonaler Durchflussventilator mit maximal 25 m3/min 1000Pa und mit Frequenzumrichter.

3) Elektrisch einstellbarer Dämpferdämpfer Der Dämpferdämpfer wird durch einen Drehzahlmotor gesteuert und eingestellt.Steuerung von Hochgeschwindigkeiten und Niedriggeschwindigkeiten in Vor- und Rückwärtsrichtung (DA).

4) Düsen: Verwenden Sie 4 Spezifikationen von Düsen, insgesamt 8 (je 1 für φ15, 25, 30, 50, 4 für φ60).

Die Düse wird geöffnet, indem man den Düsenstopfen manuell herauszieht. Die Düsenkammer muss mit einer transparenten Tür ausgestattet sein, die geöffnet und geschlossen werden kann,und bieten ausreichend Platz für manuelle Bedienung. Besondere Anmerkung: Das Öffnen der Düsenhülle muss nach den Anforderungen für die Herstellung von Windkanälen in Abbildung A.3 und Abbildung A.4 von GB/T1236-2017 oder GB/T14806-2017 manuell erfolgen.Nur bestimmte Strömungsstabilisierungsvorrichtungen dürfen im Windkanal vorhanden sein., und andere zugehörige Komponenten, die den Durchflusskoeffizienten beeinflussen, nicht installiert werden können (z. B.mit einem Zylinderkopf oder einem Motordeckel vor oder hinter jeder Düse, um die Düse automatisch zu verstopfenDies führt zu einer nichtlinearen Veränderung des Durchflusskoeffizienten, die nicht korrigiert werden kann)

2. Berechnungsverfahren

1) Elektrische Steuerungskammer Abmessungen der elektrischen Steuerungskammer: Länge 600 mm × Breite 600 mm × Höhe 1500 mm. Jede Steuerungskette, Datenerfassungsplatte, Frequenzwandler,Differenzdrucktransmitter und andere Instrumente sind in der Schranke angeordnet und installiert.

2) Modell der Datenerfassung, usw.

3) Software

1 Das verwendete Softwareprogramm wird in die CPU geladen.

Das Betriebssystem ist Windows 7.

Computer und Peripheriegeräte: Host, Bildschirm, Drucker

2 Funktionsanforderungen an die Software

☆ Das Programm wird durch einen Dialog zwischen Mensch und Maschine ausgeführt.

☆Verwenden Sie die Tastatur, um die Spezifikationen und Prüfbedingungen des zu prüfenden Ventilators einzugeben.

☆ Beim automatischen Messen von Druck und Luftvolumen wird die Anzahl der ausgewählten Messpunkte mit der Tastatur eingegeben.Die Anzahl der Messstellen für das Luftvolumen wird entsprechend dem maximalen Luftvolumen gleichmäßig aufgeteilt.Die Anzahl der Messpunkte darf nicht weniger als 25 sein. Strom und Leistung können mit der Tastatur eingegeben werden.Wählen Sie die zu einfügende Düse gemäß den Anweisungen auf dem Bildschirm aus (manuelle Bedienung)Der Betrieb des Hilfsventilators und des Dämpfers sowie die Messung des statischen Drucks bei jedem Luftvolumen erfolgen automatisch.

☆ Nach Abschluss der Prüfung können die Messwerte und die Grunddaten auf jeder beliebigen Festplatte gespeichert werden.

☆ Nach Abschluss der Prüfung werden die Messdaten und die Eigenschaftskurve vom Drucker ausgedruckt.

☆ Es hat die Funktion, das Koordinatenverhältnis des Leistungskurvenbildschirms automatisch anzupassen.☆ Die Einheit für das Luftvolumen während der Messung kann m3/min sein, m3/h, CFM.

☆ Auf demselben Diagramm kann die zusammengesetzte Kurve jedes Prüfobjektes gezeichnet werden.das Lüftermodell ist ebenfalls zusammen mit dem Kennzeichen auf dem Diagramm dargestellt.

☆ Zusätzlich zum automatischen Test von P-Q wird auch eine Software zur Messung des statischen Drucks an jedem Luftvolumenpunkt geliefert.

3 Messwerte, Tastatur-Eingabewerte, berechnete Werte

☆ Berechnungswert des Volumenstroms

☆ Wert der statischen Druckmessung

☆ Geschwindigkeitsmesswert

☆ Aktueller Messwert

☆ Effizienz Berechneter Wert Die Abszisse des Graphen ist der Volumenstrom, und die Achse kann folgende 5 Parameter darstellen: statischer Druck, Geschwindigkeit, Strom, Strom, Effizienz

4 Messung des Differenzdrucks und des statischen Drucks: Da sich der Turbulenzfluss, der Differenzdruck und der statische Druck mit der Zeit verändern, wird die folgende Verarbeitung per Computer durchgeführt.Nachdem die Positionen des Hilfsventilators und des Dämpfers eingestellt sind, warten einige Sekunden auf die Stabilisierung und lesen dann die Daten 10 Mal aus, um den Differenzdruck der Düse, den statischen Druck und den Durchschnittswert jedes Konverters zu berechnen.An nachfolgenden Messstellen, werden der Hilfsventilator und der Dämpfer automatisch eingestellt.

5 Bei der Auswahl des Menüs "Betriebspaneelausrichtung" können Sie den Betrieb des Bedienfelds testen.Dieses Menü kann verwendet werden, um individuelle Aktionsprüfungen am Hilfsventilator durchzuführen, Dämpfer usw.

6 Manuelle Messung: Mit der Tastatur geben Sie das Luftvolumen und den statischen Druck des Messpunktes ein. Wählen Sie im Menü "manuelle P-Q-Messung".Die im manuellen Modus gemessenen Daten werden in der Reihenfolge des Luftvolumens (von klein bis groß) verarbeitet und eine P-Q-Kurve gezogen..
