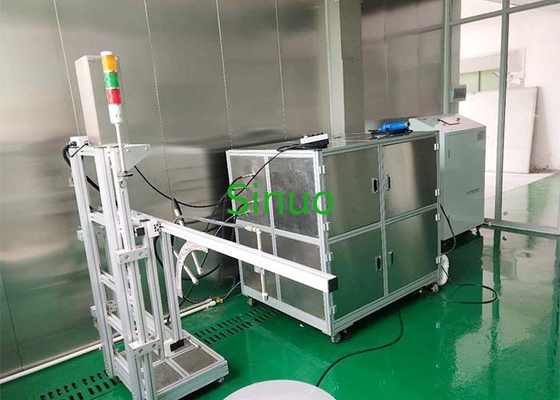

IEC 60529 IPX6K9K Hochdruck- und Temperaturwasserstrahlprüfsystem

IEC 60529 IPX6K9K Hochdruck- und Temperaturwasserstrahlprüfsystem

Standard:

1. DIN 40050-9:1993 IP-Code für den Schutzniveau des Gehäuses

2. ISO 20653:2013 Straßenfahrzeuge - Schutzklassen (IP-Codes) - Schutz elektrischer Ausrüstung gegen Gegenstände von außen, Wasser und Kontakt

3. GB/T 30038-2013 Straßenfahrzeuge Schutzniveaus für elektrische und elektronische Geräte (IP-Code)

4. IEC 60529: 2013 Schutzklassifikationsstufe (IP) -Code für elektrische Gehäuse

5. GB 4208-2017 Schalenschutzniveau

Funktionsinformationen:

Der Hauptzweck dieser Ausrüstung ist die Durchführung von IPX9K-Wasserdichtheitstests zum Schutz von elektrischen Komponenten, Lampen und Gehäusen von elektronischen und elektrischen Produkten von Automobilen.Es handelt sich um eine wasserdichte Prüfvorrichtung zur Simulation der natürlichen Umgebung oder der künstlichen Hochdruckwaschung von Fahrzeugen.Die Hauptkomponenten der Ausrüstung sollten folgende sein: Hochdruck- und Hochtemperaturkolbenwasserpumpe, dreiphasiger asynchroner Motor,und die Ein- und Auslassrohren der Wasserpumpe sollten mit Hochdruckschläuchen verbunden sein. Die Ausrüstung besteht hauptsächlich aus einem Steuerungskabinett, einem Wasserversorgungssystem, einer Hochdruckdüse, einer elektrischen Düsenregelung und einem Musterdrehscheibe.

Technische Parameter:

Technische Parameter IPX9K

1Die Prüfung erfüllt die Anforderungen an kleine Muster (Proben mit einer maximalen Größe von nicht mehr als 250 mm) und große Muster (Proben mit einer maximalen Größe von 250 mm oder mehr).Die maximale Probengröße ist:: Ø1150mmX750mm

2Testwassertemperatur: 80 ± 5 °C steuerbar

3Spezifikationen der Düsen: nach Standardgrafiken angepasst, die Anforderungen des IPX9K-Standards erfüllen

4- Düsenwinkel: kleine Schale (0°, 30°, 60°, 90°), große Schale vertikale Oberfläche 90°

5Wasserdruck: 8MPa-10MPa (verstellbar)

6Wasserspritzfluss: 14L/min-16L/min (verstellbar)

7Wasserstreuweite: 100 bis 250 mm einstellbar

8. Testprodukt-Anschaltvorgang: Bereitstellung einer Probenergieoberfläche

9. Wasserpumpe: Hochdruck- und Hochtemperaturwasserpumpe, die aus Italien importiert wurde.

10. Für große Produktdüsenhalter verwendet: der Boden kann elektrisch nach vorne und hinten bewegt werden, die Höhe nach oben und unten kann elektrisch bewegt werden,und die 90-Grad nach unten Düse kann elektrisch nach links und rechts bewegt werden.

11. Sensor: elektronische Drucksensor-Ausgänge Druckwert, Turbinenflussmesser-Ausgänge Durchflusswert

12. Steuerung: Automatische Steuerung von Zeit, Druck und Durchfluss. Es kann die Arbeitszeit, den Durchfluss und den Druck jeder Düse steuern.Die Geschwindigkeit der Boosterpumpe kann durch Änderung der Frequenz des Frequenzwandlers gesteuert werden, um den eingestellten Durchfluss und Druck zu erreichenAlle Daten werden über intelligente Instrumente auf dem Steuerungspaneel angezeigt.

13. Anzeige: 7-Zoll Weinview Farb-Touchscreen

14. Schnittstellensprache: Englisch, Touchscreen Eingabe

15Betriebsweise: 0°, 30°, 60°, 90° Zyklusbetrieb für kleine Produkte, 90° vertikale Bewegung der Düse für große Produkte oder eine Kombination der beiden Modi

16. Anzeigefunktion: Dynamische Aktualisierung der Probenahmendaten und Einstellung von Parametern in Echtzeit. Kann Druck, Durchfluss, Temperatur, Testzeit usw. anzeigen.

17- Schutzfunktionen: Leckenschutz, Überlastschutz, Kurzschlussschutz, Sicherheitsschutz für den Betrieb von Personal

18Wasserbehälter: ≥ 200 L

19. Drehtabelle: Unterendurchmesser 800 mm, oberer Drehtabelle 350 mm, unterer Drehtabelle 150 kg, oberer Drehtabelle 25 kg, Stangen sind abnehmbar,Kleine Produkte können auf dem oberen Plattenspieler platziert werden, große Produkte können direkt auf den unteren Plattenspieler platziert werden, nachdem der obere Plattenspieler entfernt wurde, Drehgeschwindigkeit: 5r/min± 1r/min

20- Ausrüstungsstromversorgung: AC380V, 50Hz, 30KW.

Technische Parameter IPX6K

1. geeignet für die IPX6K-Prüfung von Produkten

2- Düseöffnung: ф6.3 mm

3Material der Düse: Edelstahl

4Wasserspritzstrom: 75 L/min.

5Wasserspritzdruck: ca. 1000KPa/min

6- Prüfzeit: mindestens 3 Minuten, von Benutzern eingestellte Zeit (überwacht durch das Steuerungssystem)

7Abstand zwischen Düse und Hülle: 2,5-3 m (von dem Prüfer gesteuert)

8. Düsenhalter: Die Hebhöhe und der Winkel sind einstellbar, was für die Befestigung der Düse bequem ist und keinen Handbetrieb erfordert

9Durchfluss- und Drucksteuerung: Echtzeitüberwachung von Durchfluss- und Drucksensoren, intelligente Steuerung von Frequenzwandlern und Parameter können im Steuerfach ausgewählt und eingestellt werden

10Steuerung: Mitsubishi PLC

11Mensch-Maschine-Schnittstelle: Weinview, 7-Zoll, Farb-Touchscreen

12Frequenzumrechner:

13. Wasserpumpe: Südpumpe, vertikale Pumpe aus Edelstahl

14- Wasserbehälter: ≥ 500L Wasserbehälter aus Edelstahl

15. Drehtabelle: Unterendurchmesser 800 mm, oberer Drehtabelle 350 mm, unterer Drehtabelle 150 kg, oberer Drehtabelle 25 kg, Stangen sind abnehmbar,Kleine Produkte können auf dem oberen Plattenspieler platziert werden, große Produkte können direkt auf das untere Plattenspielblatt gelegt werden, nachdem das obere Plattenspielblatt entfernt wurde, Drehgeschwindigkeit: 5r/min± 1r/min (geteilt durch IPX6K und IPX9K)

16- Schutzfunktionen: Leckenschutz, Überlastschutz, Kurzschlussschutz.

17- Wassersprührohr: Hochdruckschlauch.
