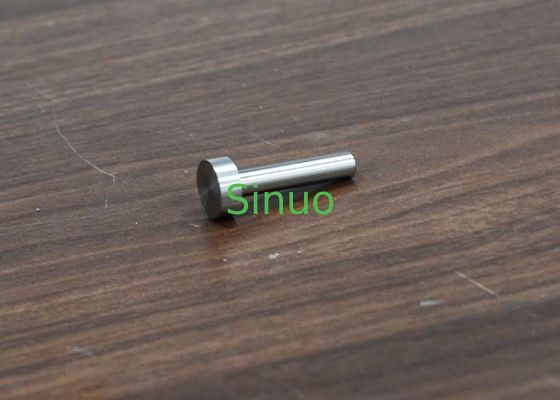

IEC 60335-2-3 Abbildung 103 Prüfgerät für die Messung des Sensors aus Edelstahl


Prüfmethode:

22.13 Ersatz:
Die Geräte müssen so konstruiert sein, dass, wenn die Griffe beim normalen Gebrauch festgehalten werden, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
Die Konformität wird durch Inspektion, Messung und gegebenenfalls durch Bestimmung des Temperaturanstiegs wie folgt überprüft.
Die an den Griff angrenzenden Teile, die unbeabsichtigt berührt werden könnten, sind die Teile, die innerhalb von 13 mm vom Unterteil der Hand entfernt sind.
Abbildung 102 in Kombination mit einem in Abbildung 103 gezeigten Sensormessgerät, wie in Abbildung 104 oder 105 dargestellt, angewendet.Die simulierte Hand wird wie in Abbildung 104 oder 105 gezeigt in die Grifföffnung eingeführt.. Wenn die Form der Unterseite des Griffes den Kontakt der simulierten Hand an beiden Punkten A und B gleichzeitig verhindert,Die simulierte Hand wird nach Möglichkeit der Öffnung zunächst mit einem Punkt und dann mit dem anderen Punkt in Berührung mit der Unterseite des Griffes bewegt..
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
In Situationen, in denen die simulierte Hand nicht unter den Griff gelegt werden kann (z. B. Handgriffeisen oder Fahr-/Kompaktsähle),Die Temperaturmessungen werden an der Oberfläche durchgeführt, die durch die vertikale Projektion des Griffes oder der Grifffläche auf den Körper des Eisens zuzüglich 25 mm in alle Richtungen definiert ist..

Hinweis:

1Es ist verboten, zu fallen und zu kollidieren, um äußere Verformungen zu vermeiden.

2- Anforderungen an die Umweltbedingungen: Temperatur 5 ~ 35 °C, Luftfeuchtigkeit 45 ~ 75%.
