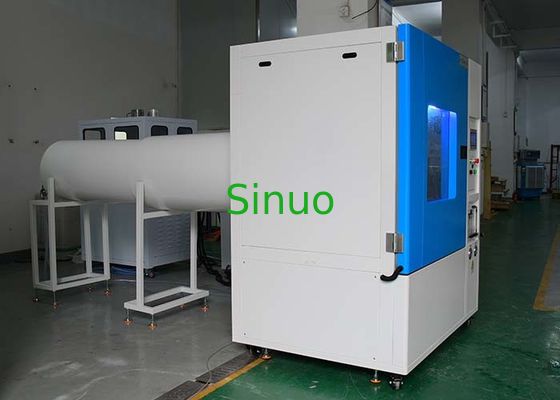

IEC 60529 All-in-One integrierte wasserdichte Prüfkammer für IPX1~IPX6 Prüfungen 1000L

IEC 60529 All-in-One integrierte wasserdichte Prüfkammer für IPX1~IPX6 Prüfungen 1000L

Produktübersicht

Die IPX1-IPX6-Wasserdurchlässigkeitsprüfungskammer ist eine sehr zuverlässige und vielseitige Lösung zur Bewertung der wasserdichten Leistung einer Vielzahl von elektrischen und elektronischen Produkten.Von sanften Tropfen bis zu mächtigen Wasserstrahlen, dieses All-in-One-System unterstützt umfassende Prüfungen von IPX1 bis IPX6 unter strikter Einhaltung der Normen IEC60529:1989 +A1:1999 +A2:2013 (einschließlich der Abbildungen 4 und 6).

Egal, ob Sie Außenbeleuchtung, Haushaltsgeräte, Automobilkomponenten oder elektrische Gehäuse testen, diese Kammer stellt sicher, dass Ihre Produkte Regen, Spritzer,und StrahlwasserbelastungEs hilft Ihnen, Designfehler frühzeitig zu erkennen, Risiken zu minimieren und die Zuverlässigkeit des Produkts vor der Markteinführung zu verbessern.

Eigenschaften:
✅ Deckt IPX1 bis IPX6 in einer Kammer ab, um vollständige wasserdichte Konformitätsprüfungen durchzuführen
✅ Errichtet nach IEC60529-Standard, um präzise und wiederholbare Testergebnisse zu gewährleisten
✅ Ideal für verschiedene Branchen: Elektronik, Automobil, Beleuchtung, Geräte
✅ Unterstützt Forschung und Entwicklung, Designvalidierung und Fabrikinspektionen
✅ Verringert das Ausfallrisiko wie Korrosion, Kurzschlüsse und Verformungen
✅ Entwickelt für Langlebigkeit und Benutzerfreundlichkeit in Labor- und Produktionsumgebungen

Perfekt für Hersteller, Testlabore und Qualitätssicherungsteams, ist diese Kammer ein wesentliches Werkzeug zur Verbesserung der Produktbeständigkeit und Sicherheit in rauen Umgebungen.

✅IPX56: Konfiguration einer Sprühdüse nach den Spezifikationen der Abbildung 6 der IEC60529 (siehe unten):

✅Drehtellerantrieb: Verwendung eines hochwertigen Schrittmotors, kann die positive und negative Drehung automatisch steuern (vorwärts und rückwärts: geeignet für die Probe-Startprüfung und zur Verhinderung der Kabelwicklung).

✅Die Prüfzeit kann auf dem Touchscreen eingestellt werden.

✅Das Kernsteuerungssystem verwendet einen 7-Zoll-Touchscreen + PLC. Die elektrischen Komponenten verwenden importierte Marken wie Omron. Der Verkabelungsprozess entspricht den Anforderungen der nationalen Standards.Die Anordnung der elektrischen Platte ist vernünftig, ist die Verkabelung fest und die Markierung klar.

✅Es ist mit einer wasserdichten Steckdose in der Kammer für die Versorgung der Probe ausgestattet.

✅Mit Sicherheitsschutz von Leckenschutz, Wasserknappheitsschutz, Kurzschlussschutz.

Technische Parameter:

Technische Parameter	Grundparameter
	Größe der Innenkammer	L1000*W1000*H1000mm
	Größe der Außenkammer	L1480*W3800*H1800mm
	Durchmesser der Drehscheibe	¢ 400 mm
	Höchstbelastung der Drehscheibe	10 kg
	Geschwindigkeit des Drehers	1-5 r/min (verstellbar)
	Umdrehungsmethode des Drehplattes	Immer positiv / positiv und negativ wechseln
	Methode der Strömungsanpassung	Manuelle Einstellung des Flusses durch Einstellung des Durchflussmessers auf der Platte
	Testzeit	0-999 Minuten
	Stromversorgung für die Probe	Konfiguration mit einer wasserdichten Steckdose in der Kammer, mit der die Probe während der Prüfung mit Strom versorgt werden kann
	Abmessungen der Ausrüstung	Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EG) Nr. 1907/2006 enthalten sind.
	Gesamtgewicht	Ungefähr 350 kg.
	Erforderlicher Standort	3.2m(L) *2m(W) *2m(H)
	IPX12-Testparameter für Tropfen
	Tropfffläche	600*600 mm
	IPX12 Düsengröße	Durchmesser 0,4 mm
	Abstand zwischen den Tropflöchern	20*20 mm
	Wasserfluss	IPX1 = 1 mm/min; IPX2 = 3 mm/min
	Methode für das Heben von Tropfplatten	Nicht heben (fest)
	IPX34 Parameter für Schwingröhren
	Schwingungsrohr	R200 mm und R400 mm
	Abstand zwischen der Düse und der Probe	Innerhalb von 200 mm
	Sprühöffnungsabstand	50 mm
	Schwingwinkel des Schwingrohrs	± 60° (IPX3), etwa ±160° ((IPX4) (Anmerkung: Die Norm verlangt IPX3:120°; IPX4: fast 360°, aber da während der Prüfung ein Drehtablett unter dem Schwingungsrohr steht, kann bei der tatsächlichen Prüfung 360° nicht erreicht werden, wenn der Drehtablett nicht vorhanden ist.dann kann 360° erreicht werden)
	Winkel zwischen zwei Löchern	120° (IP3) 180° (IP4)
	Nadelloch	φ0,4 mm
	Schwinggeschwindigkeit	IPX3: 15mal/min; IPX4: 5mal/min
	Wasserfluss aus jedem Loch	00,07 L/min + 5%
	Sprühdruck	80 bis 150 Kpa
	IPX34 Sprühdüsenparameter
	Parameter der Sprühdüse	Außendurchmesser: Ф102mm, kugelförmiger Durchmesser: SФ75.5mm, 1 Loch in der Mitte, 2 innere Kreise von 12 Löchern bei 30° Neigung,4 äußere Kreise von 24 Löchern bei 15° Neigung, insgesamt 121 Löcher von Ф0.5mm, aus Messing.
	Wasserfluss	10L/min±5% mit einem Durchflussmessgerät einstellbar (Durchflussmessgerät ist nicht in dieser Nummer enthalten, muss vom Benutzer vorbereitet werden)
	Druck	50-150 Kpa, Messbereich des Druckmessgeräts: 0-0,25 MPa
	Bewegtes Schild	aus Aluminium, abnehmbar Anmerkung: die Aluminium bewegliche Schild ist leicht zu deformieren, achten Sie während der Verwendung
	IPX56 - Parameter der Düse
	IPX5 Düsenstrahlöffnung	6.3 mm
	IPX6 Düsenstrahlöffnung	12.5 mm
	IPX5Jet-Fluss	12.5 ± 0.625
	IPX6 Strahlstrom	100 ± 5 L/min
	Wasserdruck (Mpa)	Gemäß dem angegebenen Wasserfluss eingestellt
	Entfernung zum Flugzeug	2.5M (Düse entfernt von der Mitte des Plattenspielers)
	Befestigte Methode mit Düse	Mechanische Befestigung
	Elektrische Parameter
	Stromversorgung der Anlagen	380 V, 50 Hz
	Ausrüstungskraft	3.0KW
	Sicherheitsschutzfunktion	Leckenschutz, Schutz vor Wasserknappheit, Schutz vor Kurzschluss
Nutzungsbedingungen	Die folgenden Bedingungen werden vom Benutzer garantiert und die entsprechende Verbindung ist abgeschlossen.
Raumnutzung	Der Boden ist eben, die Abwasserleitung ist glatt, Boden und Wand sind wasserdicht, Die Bodenlastfähigkeit beträgt mindestens 200 kg/m2. Gut belüftet Keine starken Vibrationen um das Gerät herum Kein starkes elektromagnetisches Feld um das Gerät. Keine brennbaren, explosionsfähigen, ätzenden Stoffe und Staub um die Ausrüstung herum Um die Ausrüstung herum wird ein geeigneter Raum für die Verwendung und Wartung gelassen: Rückseite, linke und rechte Seite, Oberseite der Ausrüstung: 800 mm; Vorderseite der Ausrüstung: 1400 mm
Umweltbedingungen	Temperatur: 5°C~35°C Relative Luftfeuchtigkeit: ≤ 85% Luftdruck: 86 kPa106 kPa
Bedingungen der Stromversorgung
Spannung, Frequenz	AC380V±10%; 50Hz±10%; dreiphasiges Vierdraht + Schutzerddraht
Macht	3.0kW
Schutzwiderstand bei Erdung	Der Erdungswiderstand des Schutzbodens ist kleiner als 4Ω
Stromwechsel	1. Der Benutzer ist verpflichtet, den Leckenschutzluftschalter der entsprechenden Kapazität für die Ausrüstung an der Anlage zu konfigurieren,und der Schalter muss für die Vorrichtung unabhängig verwendet werden. 2Es ist verboten, den Schalter oder die Steckdose zu benutzen. 3Der Leckenschutzluftschalter ist nicht mehr als 2 m von der Ausrüstung entfernt.
Wasserquelle	1Der Benutzer muss die Wasserquelle für die Ausrüstung an der Installationsstelle konfigurieren, der Wasserdruck ist mindestens 0,2 MPa, und der 4-Punkte-Kran wird installiert. 2Die Position des Wasserhahns ist nicht mehr als 2 Meter von der Ausrüstung entfernt.
