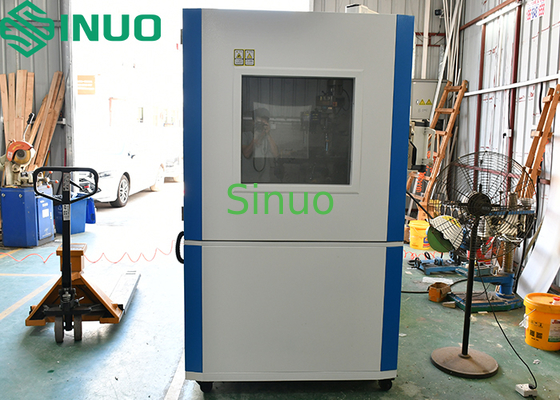

Sand- und Staubprüfkammer Simulation von Sandumgebungen IEC60529 Abbildung 2

Sand- und Staubprüfkammer zur Simulation sandiger Umgebungen IEC60529 Abbildung 2

Produktinformationen:

Dieses Gerät wird verwendet, um die Beständigkeit von elektrischen und elektronischen Produkten, Automobil- und Motorradteilen sowie Dichtungen gegen das Eindringen von Sand und Staub zu prüfen. Es simuliert natürliche und künstlich erzeugte sandige Umgebungen, um die Produktleistung während der Nutzung, Lagerung und des Transports zu bewerten und potenzielle Schäden durch luftgetragene Partikel zu identifizieren.

Konforme Standards: IEC60529 Fig. 2 IP5X und IP6X, IEC60598-1-2008, IEC60335-1 Klausel 22.1 usw.

Technische Parameter:

1. Staubbedingungen

1.1 Backstaub-Temperaturbereich: RT+10℃ ～ 60℃

1.2 Feinstaub: ≤75 μm

1.3 Grobstaub: ≤150 μm

1.4 Staubkonzentration: 2 kg/m³

1.5 Talkumpulverdosierung: 2–5 kg/m³

1.6 Staubblasverfahren: Von oben nach unten

2. Luftstrom & Druck

2.1 Luftstromgeschwindigkeit: ≤2 m/s

2.2 Luftmengenmesser: 1–20 L/min

2.3 Unterdruckdifferenzbereich: -10 ~ 0 kPa (einstellbar), Der Luftdruck kann frei auf -2 kPa, -5 kPa, -10 kPa eingestellt werden

3. Filtration & Maschenweite

3.1 Metalldurchmesser der Maschenweite: 50 μm

3.2 Nennabstand zwischen den Linien: 75 μm oder ≤150 μm

4. Zeitsteuerung (einstellbar)

4.1 Schockzeit: 1 s – 99 h

4.2 Testzeit: 1 s – 99 h

4.3 Staubblaszyklus: 1 s – 99 h

4.4 Vakuumzeit: 1 s – 99 h

5. Controller-Funktionen

5.1 Einstellbare Staubblaszeit (Stopp / Blasen)

5.2 Zyklus: Beliebig einstellbar

5.3 Voreingestellte Testzeit: 0,1-9999,9 h (einstellbar)

5.4 Leistungssteuerung: Ein- Aus-Ein

6. Mechanik & Elektrik

6.1 Umluftventilator: Geschlossener geräuscharmer Legierungsmotor, mehrblättriger Zentrifugalventilator

6.2 Tragfähigkeit: 20 kg

6.3 Beobachtungsfenster: 1 Stück

6.4 Beleuchtungslampe: 1 Stück

6.5 Probensteckdose: Staubdichte Steckdose AC220V / 16A

6.6 Steuerungssystem: SPS-Steuerung + Touchscreen

6.7 Vakuumsystem: Druckregelventil, Düse, Druckregelsatz, Verbindungsrohr, Vakuumpumpe

6.8 Staubheizsystem: Heizmanschette aus Edelstahl-Glimmerplatte

7. Konstruktion

7.1 Innenkammer-Material: SUS201 Edelstahl-Spiegelplatte

7.2 Außenkammer-Material: Elektrostatisch beschichtete A3-Eisenplatte

7.3 Struktur umfasst: Prüfkammer, Staubansaugöffnung, Umluftstaubblasvorrichtung, Vakuumsystem, Strömungsventil, Heizsystem, Schutzschirm usw.

8. Stromversorgung & Umgebung

8.1 Stromversorgung: AC380V, dreiphasig fünfadrig, 50 Hz, Erfordert einen separaten 32A-Leistungsschalter mit Klemmenblöcken, Netzkabel: ≥4 mm²

8.2 Stromverbrauch: 3 kW (ohne Last)

8.3 Umgebungsbedingungen: Temperatur (23±5)℃; relative Luftfeuchtigkeit 25%–70% RH; atmosphärischer Druck 86–106 kPa

9. Sicherheitsschutz

9.1Phasenfolgeschutz, Leckageschutz
