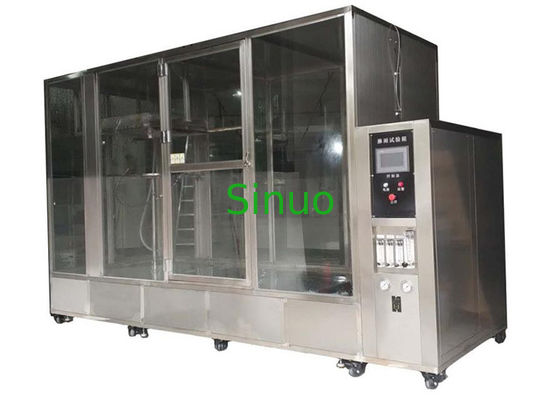

IEC 60529 IPX1–IPX6 Waterproof Test Chamber 1800L with SUS304 Stainless Steel Construction

IEC 60529 IPX1 IPX6 Wasserdichte Prüfkammer 1800L mit Tropfwasserprüfrohr und Spritzdüsen

Produktübersicht

Die Regentestkammer IEC 60529 IPX1?? IPX6 ist so konzipiert, dass bewertet wird, ob elektrische und elektronische Produkte, Gehäuse und Komponenten unter simuliertem Regen eine zuverlässige Leistung aufrechterhalten können.TropfwasserDieses System reproduziert unterschiedliche Regenbedingungen in der Umgebung, um das wasserdichte Schutzniveau von Produkten während der Forschung und Entwicklung, Qualitätskontrolle,und Zertifizierung.

Weit verbreitet in Elektroapparaten, Beleuchtungsprodukten, Steuerungen, elektronischen Komponenten, Automobilteilen, Bussen, Motorrädern und anderen Geräten,die Kammer gewährleistet eine ordnungsgemäße Überprüfung der wasserdichten Zuverlässigkeit des Produkts, Designverbesserungen und Fabrikinspektionen.

Eigenschaften:

1. geeignet für die Wasserdichtigkeitsprüfung des Produkts IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.

2Die Außenhülle besteht aus hochwertiger Stahlplatte und die Oberfläche ist mit Backlack lackiert, was schön und langlebig ist.

3.Die Innenkammer, der Drehplan und das Schwingrohr sind alle aus SUS304#-Edelstahlplatte gefertigt, um eine langfristige Verwendung ohne Rost zu gewährleisten.

4. Kammerstruktur; eigenständiger Wassertank, Wasser kann zirkuliert werden; im Wassertank ist ein Schwimmbadventil installiert, das die Wasseraufnahme automatisch steuert;und die Ausrüstung verfügt über eine Alarmfunktion zur Erkennung des Niedrigwasserspiegels.

5Es gibt ein transparentes Beobachtungsfenster (gehärtetes Glasmaterial) an der Tür und eine LED-Beleuchtung im Inneren der Kammer, so dass der Bediener die interne Prüfung leicht beobachten kann.

6. PX12: Der Tropfbehälter besteht aus Vakuum und aus Edelstahl. Die Kontaktposition der Düse besteht aus Messingkegel, was für die Installation der Sprühdüse einfach ist.

7. IPX12: Es hat die Funktion der Drucklufttrocknung. Nach Abschluss des Tests kann das überschüssige Wasser im Tropfbehälter entfernt werden, um das Verschmutzen von Wasser zu vermeiden und das Nadelloch zu blockieren.(Anmerkung: Benutzer müssen die Luftversorgung bereitstellen).

8. IPX34: Der Schwingungsrohrantrieb verwendet einen hochwertigen Servomotor. Die Schwingungsgeschwindigkeit und der Winkel sind präzise einstellbar.Es wird die Funktionsstörung des Schwingungsrohrs verursachen, schlägt das Schwingungsrohr die mittlere Drehplattenwelle und verursacht Ausrüstungsschäden.)

9Die Sprühdüsen IPX3/4 und die Schlauchdüsen IPX5/6 sind nach folgendem Verfahren hergestellt:

10Filtrationsmaßnahmen: Standardfilter mit hoher Präzision, kann Verunreinigungen im Leitungswasser effektiv filtern; Filter kann regelmäßig ersetzt werden.

11. Drehtable-Antrieb: Verwendung von hochwertigem Schrittmotor, Geschwindigkeit und Winkel können auf dem Touchscreen eingestellt werden (verstellbar) und können automatisch die positive und negative Rotation steuern (vorwärts und rückwärts:geeignet für die Prüfung der Probe beim Einschalten und zur Verhinderung der Kabelwicklung).

12. Die Prüfkammer ist mit einer Probenversorgungsanlage (AC220, 10A) ausgestattet. Die Probenversorgung kann per Programm gesteuert werden: Stromausfall (0-999min) - Stromausfall (0-999min) - Stromausfall (0-999min),für die Probe geeignet, die während der Prüfung eingeschaltet / ausgeschaltet werden muss.

13. Die Prüfzeit kann auf dem Touchscreen eingestellt werden.

14Das Kernsteuerungssystem verwendet einen 7-Zoll-Touchscreen + PLC. Die elektrischen Komponenten verwenden importierte Marken wie LS und Omron..Die Anordnung der elektrischen Platte ist vernünftig, die Verkabelung ist fest und die Markierung klar.

15Die Kammer ist mit einer Linien-Ersatzteilbox ausgestattet, die üblichen Ersatzteile (wie Hexenschraubendreher, Filterelemente, Nadeln usw.) sind für eine bequeme Lagerung und Verwendung platziert.

Technische Parameter:

Kategorie	Artikel	Spezifikation
IPX1-IPX2-Tropfprüfung	Größe der Innenkammer	1800 × 1800 × 1800 mm (W × D × H)
	Außendimensionen	ca. 2500 × 3300 × 2600 mm (W × D × H)
	Größe der Tropfplatte	1200 × 1200 × 60 mm
	Entfernung zur Probe	200 mm
	Durchmesser des Tropfloches	0.4 mm
	Abstand zwischen Löchern	20 mm
	Niederschlagsmenge	1 ± 0,5 mm/min; 3 ± 0,5 mm/min
	Drehtablett	IPX1 flach; IPX2 15° geneigt
	Luftquelle	≥ 5 kg (von Benutzern geliefert)
IPX3·IPX4 Schwingrohrprüfung	Schwingungsradius	200 / 400 / 600 / 800 mm (optional)
	Abstand von der Düse zur Probe	200 mm
	Abstand zwischen Löchern	50 mm
	Sprühwinkel	120° (IPX3) / 180° (IPX4)
	Schwingungsgeschwindigkeit	IPX3: 30°/s, 15 Zyklen/min; IPX4: 5 Zyklen/min
	Durchmesser des Wasserstrahlloches	0.4 mm
	Durchfluss pro Loch	00,07 L/min ± 5%
	Sprühdruck	80-150 kPa
IPX5·IPX6 Strahlsprühprüfung	Anzahl der Düsen	1 pc (IPX5) + 1 pc (IPX6)
	Innerer Durchmesser der Düse	IPX5: 6,3 mm / IPX6: 12,5 mm
	Sprühentfernung	2500 ∼ 3000 mm
	Fließrate	IPX5: 12,5 ± 0,625 L/min;IPX6: 100 ± 5 L/min
	Sprühdruck	30 ‰ 200 kPa
	Sprühdauer	3 ¢9999 Minuten
	Zeitrahmen	1 ‰ 9999 min
	Druckanzeige	Analogdruckmessgerät
Struktur und Materialien	Material der Kammer	SUS304 Edelstahl + gehärtetes Glas
	Rahmenmaterial	SUS304 Edelstahl (geputzt)
	Sprühsystem	Hochdruckpumpe + Sprührohre aus Edelstahl
	Material für Sprührohre	SUS304 aus rostfreiem Stahl
	Geschwindigkeit des Drehers	1 ̊7 r/min einstellbar
	Umdrehplattenlast	20 kg
	Höhe des Plattenspielers	300~600 mm einstellbar
	Durchmesser der Drehscheibe	200 / 400 / 1000 mm
	Wasserkreislauf	Eingebauter Wassertank + Umlaufpumpe aus Edelstahl
Steuerungssystem	Steuerung	Touchscreen-Steuerungssystem
	Testzeit Einstellung	1 ¢ 999,999 Minuten
	Drehtablettriebwerk	Getriebeantriebener Motor (stabile Drehzahl)
	Schwingungsantrieb	Schrittmotor (glatte Schwingung)
	Durchflussmessung	Digitale Durchflussmesser
	Überwachung des Drucks	Analogdruckmessgerät
	Durchfluss-/Druckregelung	Manuelle Ventile + digitale Anzeige
Umweltanforderungen	Umgebungstemperatur	10°C bis 35°C (durchschnittlich 24 Stunden ≤ 28°C)
	Relative Luftfeuchtigkeit	≤ 85% RH
Elektrische Anforderungen	Stromversorgung	380V, 50Hz, dreiphasige Fünfdraht
	Stromverbrauch	ca. 5 kW
	Bodenwiderstand	< 4 Ω
	Sicherheitsschutz	Leckenschutz, Schutz der Phasenfolge, Alarm
Standardzubehör	Messbecher	1 Prozent
	Streife	1 Prozent
	Filterkern	2 Stück
	Wasserbehälter (Ø200 mm)	1 Prozent
	Schräggeschrägter Tray	1 Prozent
	Fensterwischer	1 Prozent
	Tropfnadeln	150 Stück
