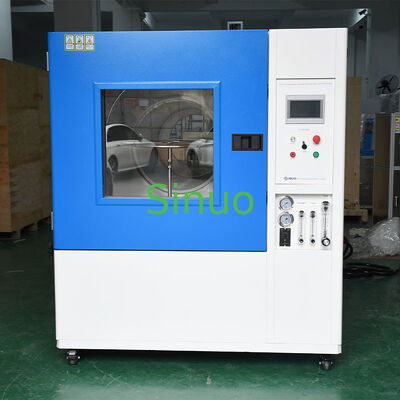

IEC60529 IPX3/IPX4/IPX5/IPX6 Schwingrohr- und Strahldüsen-Testkammer

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholz
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	10 Sätze pro Monat

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

SN4416-1400L

Innere Größe:

Bei der Verwendung von Zellstoff ist die Zellstoffmenge zu messen.

Gesamtgröße:

1880 mm * 4200 mm * 2200 mm

Plattentellergeschwindigkeit:

1-5 r/min

Musterlager:

≤20 kg

Schwingungsrohr:

Anpassbar

Sprühwinkel:

±160°

Steuerung und Betrieb:

SPS und Touchscreen

Angewandter Standard:

IEC60529-2013 usw.

Hervorheben:

Prüfkammer mit Düsenstrahl

IPX6 Prüfkammer mit Schwingungsrohr-Spritzdüsen

Prüfkammer mit Schwingungsrohr-Düsen

Beschreibung des Produkts

IEC 60529 IPX3/IPX4/IPX5/IPX6 Schwingungsrohr und Spritzdüsenprüfkammer

The IEC60529 IPX3/IPX4/IPX5/IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed for comprehensive waterproof testing of electronic and electrical products according to international standards.

Ausrüstungsübersicht

Natürliche Wasserbelastung (Regen, Meer, Flusswasser) verursacht jährlich erhebliche Schäden an Produkten und Materialien, darunter Korrosion, Verblendung, Verformung, Verringerung der Festigkeit, Ausdehnung und Schimmel.Elektrische Produkte sind besonders anfällig für Kurzschlüsse und Brandgefahren durch WasserbelastungDaher ist die Prüfung des Schutzwassers im Gehäuse für die Zuverlässigkeit und Sicherheit des Produkts unerlässlich.

Anwendungsbereiche

Außenbeleuchtungssysteme
Haushaltsgeräte
Fahrzeugkomponenten
Elektronische und elektrische Produkte

Funktion der Ausrüstung

Diese Ausrüstung prüft die physikalischen Eigenschaften und Leistung elektronischer und elektrischer Produkte, Leuchten, elektrischen Schränken, Automobilkomponenten,und zugehörige Teile unter simulierten Klimabedingungen. Die Testergebnisse überprüfen, ob die Leistung des Produkts den erforderlichen Standards für die Verbesserung des Designs, die Validierung und die Qualitätskontrolle entspricht.

Konformitätsstandards

IEC 60529:1989 +A1:1999 +A2:2013 "Schutzniveaus von Gehäusen (IP-Code) " für die Prüfung von IPX3, IPX4, IPX5 und IPX6 gemäßAbbildungen 4 und 6.

Eigenschaften der Ausrüstung

geeignet für IPX3, IPX4, IPX5 und IPX6 wasserdichte Prüfungen
Hochwertige Stahlhülle mit gebackener Emaille für langlebige Haltbarkeit
SUS304 Edelstahl-Innenkammer und Drehscheibe zur Korrosionsbeständigkeit
Transparentes Beobachtungsfenster mit interner LED-Beleuchtung zur Überwachung der Prüfungen
IPX3/4: Konfiguration mit R200mm, R400mm und R600mm Schwingröhren nach den Spezifikationen der IEC60529, Abbildung 4
IPX5/6: Konfiguration mit Sprühdüse nach den Spezifikationen der Abbildung 6 der IEC60529.
Schrittmotor hoher Qualität für Drehplanenantrieb mit automatischer Vorwärts-/Rückwärtsdrehregelung
Programmierbare Prüfdauer: 0-999 Minuten über eine Touchscreen-Schnittstelle
7-Zoll-Touchscreen + PLC-Steuerungssystem mit elektrischen Komponenten von Omron
Innere wasserdichte Steckdose zur Stromversorgung der Probe während der Prüfung
Umfassende Sicherheitsvorkehrungen: Leckenschutz, Wasserknappheitsschutz, Kurzschlussschutz

Technische Spezifikation

Technische Parameter	Grundparameter
Größe der Innenkammer	L1400 × W1400 × H1400 mm
Größe der Außenkammer	L1880 × W4200 × H2200 mm
Erlaubte Produktgrößen	Länge und Breite ≤ 1000 mm, Höhe ≤ 100 mm
Durchmesser der Drehscheibe	¢ 200 mm und 600 mm
Höchstlast des Drehplattes	≤ 20 kg
Geschwindigkeit des Drehers	1-5 r/min (verstellbar)
Drehscheibe Rotation	Immer positiv / positiv und negativ wechseln
Anpassung des Stroms	Manuelle Einstellung über den Durchflussmesser
Testzeit	0-999 Minuten
Probenstromversorgung	Innere wasserdichte Steckdose für die Probenleistung während der Prüfung
Wasserversorgung	Eingebetteter 90L-Wasserbehälter mit Recyclingfähigkeit
Gesamtgewicht	Ungefähr 450 kg
Notwendige Fläche	4.4m ((D) × 2,2m ((W) × 2,4m ((H)

IPX3/4 Spezifikationen für Schwingröhren

Schwingungsrohr	R200mm, R400mm und R600mm
Abstand zwischen Düse und Probe	Innerhalb von 200 mm
Sprühöffnungsabstand	50 mm
Schwingwinkel des Schwingrohrs	±60° (IPX3), etwa ±160° (IPX4)
Winkel zwischen zwei Löchern	120° (IPX3), 180° (IPX4)
Nadelloch	φ0,4 mm
Schwinggeschwindigkeit	IPX3: 15 Mal/min; IPX4: 5 Mal/min
Wasserfluss pro Loch	00,07 L/min + 5%
Sprühdruck	80 bis 150 Kpa

Anmerkung: Der Standard verlangt IPX3: 120°; IPX4: fast 360°. Aufgrund der Platzierung des Drehplattes können 360° nicht während der tatsächlichen Prüfung erreicht werden. Ohne Drehplatte können 360° erreicht werden.

IPX5/6 Spezifikationen für Spritzdüsen

IPX5 Düsenstrahlöffnung	6.3 mm
IPX6 Düsenstrahlöffnung	12.5 mm
IPX5 Strahlstrom	120,5 ± 0,625 L/min
IPX6 Strahlstrom	100 ± 5 L/min
Wasserdruck	Gemäß der angegebenen Wassermenge eingestellt
Entfernung zum Flugzeug	2.5M (Düse von der Drehplattenmitte)
Befestigungsmethode der Düse	Mechanische Befestigung

Elektrische Parameter

Stromversorgung	380 V, 50 Hz
Ausrüstungskraft	5.0KW
Sicherheitsschutz	Leckenschutz, Schutz vor Wasserknappheit, Schutz vor Kurzschluss

Anforderungen an die Installation

Raumnutzung

Ebene mit ordnungsgemäßem Abwasser
Wasserdichte Fußböden und Wände
Bodenlastfähigkeit ≥ 200 kg/m2
Gut belüftetes Gebiet
Keine starken Vibrationen oder elektromagnetische Felder
Keine brennbaren, explosionsfähigen, ätzenden Stoffe oder Staub
Wartungsfläche: 800 mm hinten, links, rechts, oben; 1400 mm vorne

Umweltbedingungen

Temperatur: 5°C~35°C
Relative Luftfeuchtigkeit: ≤ 85%
Luftdruck: 86 kPa106 kPa

Anforderungen an die Stromversorgung

Spannung/Frequenz: AC400V; 50Hz; dreiphasige Vierdraht + Schutzgrund
Leistung: 5,0 kW
Schutzgestützungswiderstand: < 4Ω
Ein spezieller Leckenschutzluftschalter innerhalb von 2 Metern
Nicht zulässig, Messerknöpfe oder Steckdosen zu verwenden

Anforderungen an die Wasserquelle

Wasserdruck ≥ 0,2 MPa mit 4-Punkte-Kran
Position des Wasserhahns innerhalb von 2 Metern von der Ausrüstung
Wasserrohrtyp DN15 (falls anders, erforderlicher Adapter)

IPX5-6 Anzeige für die Wasserprüfung
